鑄鋼截止閥 J41H
- 產 地：上海
- 型 號：J41H
- 公稱壓力：PN1.6～16.0Mpa
- 公稱通徑：DN10-DN300
- 適用介質：水、油品、蒸氣、酸性介質
- 適用溫度：-29℃-550℃
一、產品描述
鑄鋼截止閥 J41H屬于強制密封式閥門，所以在閥門關閉時必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。按連接方式分為三種：法蘭連接、絲扣連接、焊接式。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大。閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。
二、產品結構與用途
J41H鑄鋼截止閥主要起到切斷管路介質的作用。與閘閥相比，調節性能較好，開啟高度小，關閉時間短，制造與維修方便，密封面不易磨損、擦傷，密封性能較好、使用壽命長；截止閥的閥體結構設計比較曲折，因此流阻大，能量消耗大；中、高壓截止閥，大口徑截止閥可采用平衡式結構。
J41H鑄鋼截止閥主要用于石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。適用介質為：水、蒸汽、天然氣、液化氣、油品等；不宜用于黏度較大、帶顆粒、易結焦、易沉淀的介質。操作方式有：手動、齒輪傳動、氣動、電動等。
三、產品優點
1、截止閥產品設計制造按國家標準GB12235，結構合理，密封可靠，性能優良，造型美觀。
2、結構簡單，制造和維修比較方便。
3、工作行程小，啟閉時間短。
4、閥瓣、閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要和用戶要求。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，填料與日俱更換可在不停機情況下進行方便快捷不影響系統運行。
四、標準規范
設計制造標準：GB/T12235-2007
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008

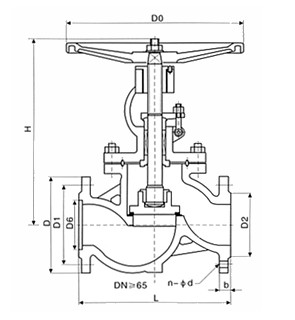

五、產品結構圖
六、主要性能規范
| 公稱壓力 | 試驗壓力（MPa） | 適用溫度（℃） | 適用 | ||||
| PN（MPa） | 強度試驗 | 密封試驗 | WCB | 1Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | 介質 |
| 1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤200 | ≤200 | 水、油品、蒸氣、酸性介質 |
| 2.5 | 3.8 | 2.8 | |||||
| 4.0 | 6.0 | 4.4 | |||||
| 6.4 | 9.6 | 7.1 | |||||
| 10 | 15 | 11 | / | ||||
| 16 | 24 | 17.6 | |||||
七、主要零部件材料
| 閥體 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 閥蓋 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 支架 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 閥瓣 | 2Cr13 | 316 | Cr5Mo | 304 |
| 閥桿 | 2Cr13 | 316 | 25Cr2MoV | 304 |
| 閥座 | 25 | 316 | 304 | 304 |
| 密封環 | 304、增強柔性石墨 | |||
| 填料 | 增強柔性石墨 | |||
| 閥桿螺母 | ZCuA110Fe3 | |||
八、主要外形與連接尺寸
| 公稱壓力 | 公稱通徑 | 主要外形尺寸及連接尺寸 | ||||||
| PN（MPa） | DN（mm） | L | D | D1 | D2 | D6 |
|
f2 |
| 1.6 | 10 | 130 | 90 | 60 | 40 | / |
|
/ |
| 15 | 130 | 95 | 65 | 45 | / |
|
/ | |
| 20 | 150 | 105 | 75 | 55 | / |
|
/ | |
| 25 | 160 | 115 | 85 | 65 | / |
|
/ | |
| 32 | 180 | 135 | 100 | 78 | / |
|
/ | |
| 40 | 200 | 145 | 110 | 85 | / |
|
/ | |
| 50 | 230 | 160 | 125 | 100 | / |
|
/ | |
| 65 | 290 | 180 | 145 | 120 | / |
|
/ | |
| 80 | 340 | 195 | 160 | 135 | / |
|
/ | |
| 100 | 350 | 215 | 180 | 155 | / |
|
/ | |
| 125 | 400 | 245 | 210 | 185 | / |
|
/ | |
| 150 | 480 | 280 | 240 | 210 | / |
|
/ | |
| 200 | 600 | 335 | 295 | 265 | / |
|
/ | |
| 250 | 650 | 405 | 355 | 320 | / |
|
/ | |
| 300 | 750 | 460 | 410 | 375 | / |
|
/ | |
| 2.5 | 10 | 130 | 90 | 60 | 40 | / |
|
/ |
| 15 | 130 | 95 | 65 | 45 | / |
|
/ | |
| 20 | 150 | 105 | 75 | 55 | / |
|
/ | |
| 25 | 160 | 115 | 85 | 65 | / |
|
/ | |
| 32 | 180 | 135 | 100 | 78 | / |
|
/ | |
| 40 | 200 | 145 | 110 | 85 | / |
|
/ | |
| 50 | 230 | 160 | 125 | 100 | / |
|
/ | |
| 65 | 290 | 180 | 145 | 125 | / |
|
/ | |
| 80 | 310 | 195 | 160 | 145 | / |
|
/ | |
| 100 | 350 | 230 | 190 | 160 | / |
|
/ | |
| 125 | 400 | 270 | 220 | 188 | / |
|
/ | |
| 150 | 480 | 300 | 250 | 218 | / |
|
/ | |
| 200 | 600 | 360 | 310 | 278 | / |
|
/ | |
| 250 | 650 | 425 | 370 | 332 | / |
|
/ | |
| 300 | 750 | 485 | 430 | 390 | / |
|
/ | |
| 4.0 | 10 | 130 | 90 | 60 | 40 | 34 |
|
4 |
| 15 | 130 | 95 | 65 | 45 | 40 |
|
4 | |
| 20 | 150 | 105 | 75 | 55 | 51 |
|
4 | |
| 25 | 160 | 115 | 85 | 65 | 58 |
|
4 | |
| 32 | 180 | 135 | 100 | 78 | 66 |
|
4 | |
| 40 | 200 | 145 | 110 | 85 | 76 |
|
4 | |
| 50 | 230 | 160 | 125 | 100 | 88 |
|
4 | |
| 65 | 290 | 180 | 145 | 125 | 110 |
|
4 | |
| 80 | 310 | 195 | 160 | 145 | 121 |
|
4 | |
| 100 | 350 | 230 | 190 | 160 | 150 |
|
4.5 | |
| 125 | 400 | 270 | 220 | 188 | 176 |
|
4.5 | |
| 150 | 480 | 300 | 250 | 218 | 204 |
|
4.5 | |
| 200 | 600 | 375 | 320 | 282 | 260 |
|
4.5 | |
