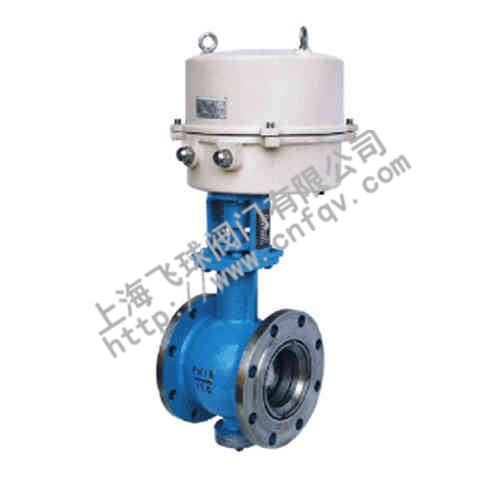

浮動軟密封球閥 Q41F
- 產 地：上海
- 型 號：Q41F
- 公稱壓力：1.6MPa~6.4MPa
- 公稱通徑：DN15-DN200
- 適用介質：水、氣、油品和酸堿腐蝕性介質
- 適用溫度：-196℃~150℃
一、產品概述
浮動軟密封球閥Q41F用于Class150~Class1500、PN16~PN64、JIS10K~JIS20K的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
Q41F 浮動球閥主要特點
1、先進的閥座：閥門密封性能好，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥位一致。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
5、在各種閥門中，球閥的流動阻力小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過
6、球閥旋轉90°即可全關全開，啟閉迅速，與相同規格的閘閥、截止閥比較，球閥體積小、重量輕，便于管道安裝
7、驅動方式：手動、氣動、電動、液動等。
二、技術規范
|
設計依據
|
國標系列
|
美標系列
|
|
|
設計標準
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
|
法蘭連接結構長度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
|
結構長度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
|
連接法蘭
|
GB/T9113
JB/T79 Hg20592 |
ANSI B16.5、B16.47
|
|
|
對焊端
|
GB/T12224
|
ANSI B16.25
|
|
|
試驗和檢驗
|
GB/T9092
|
AP16D
|
AP1598
|
三、主要技術參數
四、主要零部件材料
NO
Gr.32510
五、主要外形與連接尺寸
PN1.6MPa
PN2.5MPa
PN4.0MPa
PN6.4MPa
