對夾式氣動中線蝶閥 D671X

編輯日期：2016/6/22 10:33:59 點擊：

產 地：上海
型號：D671X
公稱壓力：0.6MPa~1.6MPa
公稱通徑：DN50~DN1200
適用介質：水、油品、海水及各類有機溶劑
適用溫度：-20℃~80℃

產品介紹

　　一、產品概述

　　對夾式氣動中線蝶閥 D671X 采用了多種零件材質配對，可適用于淡水、污水、海水、蒸汽、天然氣、食品、醫藥、油品及各種酸堿介質的管道，適用溫度-20℃-80℃。上海飛球閥門有限公司生產的D671X 軟密封氣動對夾蝶閥的主要部件材質選用：閥體材質：鑄鐵、球鐵、不銹鋼；蝶板材質：球鐵、不銹鋼、耐蝕鋼、鈦鋼、銅合金；閥座：丁晴、乙丙、氯丁、海泊倫、聚四氟乙烯、天然橡膠等。

　　對夾式氣動蝶閥主要特點

　　1、結構簡單、緊湊，90°回轉開啟迅速；

　　2、小型輕便，容易拆裝和維修，并可在任意位置安裝；

　　3、操作扭矩小，開關輕巧省力；

　　4、流量特性趨于直線，調節性能好；

　　5、啟閉試驗次數可達萬次，使用壽命長；

　　6、密封性能好，氣體試驗泄漏量為零。

　　二、主要技術參數

型號	D671X-6	D671X-10	D671X-16Q
工作壓力（MPa）	0.6	1.0	1.6
適用溫度（℃）	-20～80
適用介質	水、油品、海水及各類有機溶劑

　　三、主要零部件材料

料	閥體	灰鑄鐵	球墨鑄鐵
	閥板	灰鑄鐵	灰鑄鐵
	閥桿	不銹鋼	不銹鋼
	密封面	NBR、EPDM	氟橡膠
	填料	V形組合密封圈、柔性石墨

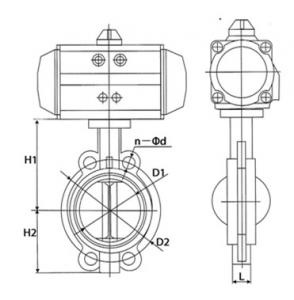

　四、主要外形與連接尺寸

DN	主要外形尺寸					主要連接尺寸
	主要外形尺寸					0.6MPa		1.0MPa		1.6MPa
	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	60	164	720	350	93	280	8-18	295	8-22	295	12-22
250	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	114	320	1043	750	380	550	16-22	565	20-26	585	20-30
500	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	28-39
1000	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48
