噴煤粉專用球閥 MQ647AF
編輯日期：2014/8/4 16:12:54 點擊：
- 產 地：上海
- 型 號：MQ647AF
- 公稱壓力：0.6MPa~1.6MPa
- 公稱通徑：DN25~DN400
- 適用介質：含塵埃氣體、煤粉等
- 適用溫度：-28℃~300℃
一、產品概述：
產品型號：MQ647AF
產品名稱：噴煤粉專用球閥
產品特點：本系列球閥是作為控制含塵、含固體粉末，特別適用于 高爐煤粉噴吹、空氣管路及噴槍管路等系列。 1、閥座帶有磨損自動補償裝置，有效確保閥門的密封性能。 2、特殊材料制成密封圈，具有耐高溫、耐磨損、使用壽命長的特點。 3、閥門結構緊湊、啟閉靈活、安裝維修方便。噴煤粉專用球閥,噴煤粉球閥,專用球閥。

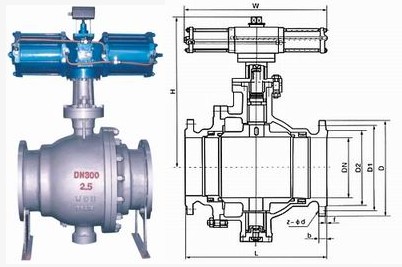

二、產品結構圖
三、主要零部件材質
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
WCB
|
|
球體、閥座
|
1Cr18Ni9Ti+硬鉻
|
|
閥桿
|
2Cr13
|
|
密封圈
|
特種耐磨耐高溫四氟
|
|
螺栓
|
中碳鋼
|
四、主要技術參數
|
公稱壓和
|
1.6MPa
|
|
公稱通徑
|
2.4MPa
|
|
高壓液密封
|
1.76MPa
|
|
低壓液密封
|
0.6MPa
|
|
適用溫度
|
-28-300℃
|
|
適用介質
|
含塵埃氣體、煤粉等
|
|
結構長度按
|
GB1221-89
|
|
法蘭尺寸按
|
GB9113、JB79-59
|
|
檢驗試驗按
|
JB/T9092-99
|
|
驅動方式
|
手動、氣動
|
五、噴煤粉專用球閥主要尺寸
|
公稱壓力PN（MPa）
|
公稱通徑DN（mm）
|
尺寸
|
||||
|
L
|
D
|
H
|
||||
|
手動
|
氣動
|
手動
|
氣動
|
|||
|
MQ647AF-1.6
|
25
|
180
|
140
|
235
|
90
|
298
|
|
32
|
200
|
155
|
235
|
107
|
304
|
|
|
40
|
220
|
250
|
330
|
127
|
370
|
|
|
50
|
220
|
250
|
330
|
140
|
367
|
|
|
65
|
241
|
350
|
400
|
164
|
425
|
|
|
80
|
283
|
350
|
510
|
177
|
484
|
|
|
100
|
305
|
420
|
510
|
206
|
531
|
|
|
125
|
356
|
700
|
580
|
292
|
570
|
|
|
150
|
394
|
1000
|
720
|
320
|
570
|
|
|
200
|
457
|
-
|
720
|
-
|
610
|
|
|
250
|
533
|
-
|
900
|
-
|
670
|
|
|
300
|
610
|
-
|
1050
|
-
|
740
|
|
|
350
|
686
|
-
|
1290
|
-
|
790
|
|
|
400
|
762
|
-
|
1600
|
-
|
905
|
|
