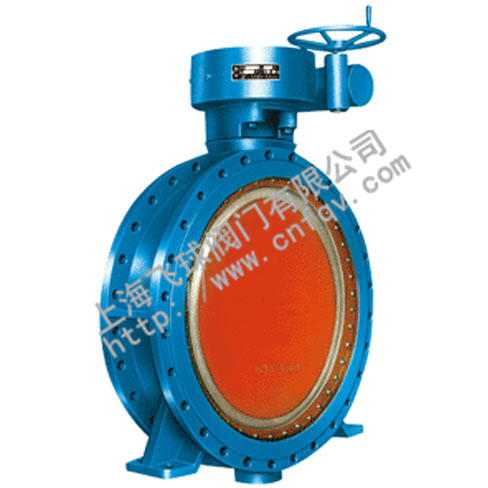

蝸輪法蘭式軟密封蝶閥 D341X
編輯日期：2014/2/22 9:30:44 點擊：
- 產 地：上海
- 型 號：D341X
- 公稱壓力：0.6MPa～1.6MPa
- 公稱通徑：DN50～DN2000
- 適用介質：空氣、水、污水、蒸氣、煤氣、油品等
- 適用溫度：≤120℃
一、產品概述
軟密封蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。上海飛球閥門有限公司具有多年蝸輪法蘭式軟密封蝶閥的生產制造經驗，主要生產氣動對夾式硬密封蝶閥等各種規格系列的閥門。
產品特色
1、軟密封蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、蝶閥操作力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
設計、制造標準：
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000；GB/T9115.1-2000;JB78
結構長度: GB/12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999
二、主要技術參數
| 公稱通徑 | DN(mm) | 50~2000 | ||
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 試驗壓力Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
三、主要零部件材料
| 零件名稱 | 材料 |
| 閥體 | 各種橡膠、聚四氟 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨 |
| 材料品種 | 氯丁橡膠 | 丁睛橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
| 代號 | X | J | YBX | F | GX | FJ |
| 耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
四、主要外形與連接尺寸
| 公稱通徑 |
結構
長度
|
外形尺寸(參考值) | 連接尺寸(標準值) |
參考
重量
|
|||||||
| 0.6MPa | |||||||||||
| mm | inch | L | H | H0 | A | B | D | D1 | D2 | n-d | |
| 50 | 2 | 108 | 63 | 306 | 180 | 200 | 140 | 110 | 88 | 4-14 | 13 |
| 65 | 21/2 | 112 | 70 | 321 | 180 | 200 | 160 | 130 | 108 | 4-14 | 14 |
| 80 | 3 | 114 | 83 | 346 | 180 | 200 | 190 | 150 | 124 | 4-18 | 15.5 |
| 100 | 4 | 127 | 105 | 387 | 180 | 200 | 210 | 170 | 144 | 4-18 | 19.5 |
| 125 | 5 | 140 | 115 | 411 | 180 | 200 | 240 | 200 | 174 | 8-18 | 25.5 |
| 150 | 6 | 140 | 137 | 447 | 270 | 280 | 265 | 225 | 199 | 8-18 | 28.5 |
| 200 | 8 | 152 | 164 | 572 | 270 | 280 | 320 | 280 | 254 | 8-18 | 48 |
| 250 | 10 | 250 | 206 | 646 | 270 | 280 | 375 | 335 | 309 | 12-18 | 69 |
| 300 | 12 | 270 | 230 | 738 | 380 | 420 | 440 | 395 | 363 | 12-22 | 91 |
| 350 | 14 | 290 | 248 | 761 | 380 | 420 | 490 | 445 | 413 | 12-22 | 110 |
| 400 | 16 | 310 | 289 | 877 | 450 | 470 | 540 | 495 | 463 | 16-22 | 140 |
| 450 | 18 | 330 | 320 | 938 | 480 | 490 | 595 | 550 | 518 | 16-22 | 180 |
| 500 | 20 | 350 | 343 | 993 | 480 | 490 | 645 | 600 | 568 | 20-22 | 215 |
| 600 | 24 | 390 | 413 | 1131 | 480 | 490 | 755 | 705 | 667 | 20-26 | 290 |
| 700 | 28 | 430 | 478 | 1476 | 640 | 660 | 860 | 810 | 772 | 24-26 | 560 |
| 800 | 32 | 470 | 525 | 1533 | 640 | 660 | 975 | 920 | 878 | 24-30 | 910 |
| 900 | 36 | 510 | 585 | 1655 | 750 | 860 | 1075 | 1020 | 978 | 24-30 | 1500 |
| 1000 | 40 | 550 | 640 | 1765 | 850 | 900 | 1175 | 1120 | 1078 | 28-30 | 1750 |
| 1200 | 48 | 630 | 755 | 1995 | 850 | 900 | 1405 | 1340 | 1292 | 32-33 | 2180 |
| 1400 | 56 | 710 | 910 | 2310 | 1000 | 925 | 1630 | 1560 | 1510 | 36-36 | 2400 |
| 1600 | 64 | 790 | 1030 | 2595 | 1000 | 925 | 1830 | 1760 | 1710 | 40-36 | 2870 |
| 1800 | 72 | 870 | 1140 | 2810 | 1100 | 980 | 2045 | 1970 | 1918 | 44-39 | 3380 |
| 2000 | 80 | 950 | 1250 | 3100 | 1100 | 980 | 2265 | 2180 | 2180 | 48-42 | 4010 |
