球鐵雙法蘭蝶閥 D343X

編輯日期：2016/6/22 10:26:27 點擊：

產地：上海
型號：D343X
公稱壓力：0.6MPa~1.6MPa
公稱通徑：DN50~DN2000
適用介質：水、空氣、天然氣、油品及弱腐蝕性流體
適用溫度：丁腈橡膠: -40℃～90℃ 氟橡膠: -20℃～200℃

產品介紹

　　一、產品概述

　　球鐵雙法蘭蝶閥D343X 系長壽命、節能型蝶閥，其結構采用三維偏心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。D343X-10Q 球鐵雙法蘭蝶閥被廣泛地應用冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

　　D343X-10Q 球鐵雙法蘭蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

　　球鐵雙法蘭蝶閥其主要特點如下：

　　1、開啟力矩小，靈活方便，省力節能。

　　2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。

　　3、耐高壓、耐腐蝕、耐磨損、使用壽命長等

　　4、蝸輪單偏心法蘭式蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

　　5、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

　　6、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

　　7、蝶板采用框架結構，強度高，過流面積大，流阻小。

球鐵雙法蘭蝶閥 D343X

　　二、主要技術參數

公稱通經DN（mm)	50～2000		50～1600
公稱壓力PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

　　三、主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

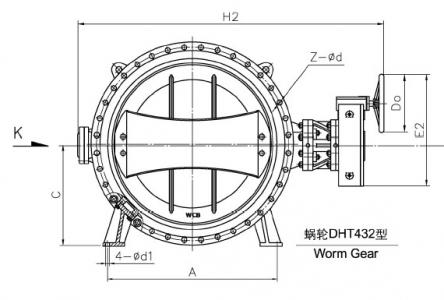

　　四、主要外形與連接尺寸

DN	主要外形尺寸					法蘭尺寸和螺栓尺寸
	L	H	H1	A	B	0.6MPa				1.0MPa				1.6MPa
	L	H	H1	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	82.5	443	125	125	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	112	92.5	463	125	125	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	100	483	125	125	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	498	125	125	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	125	682	325	245	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	142.5	736	325	245	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	170	800	325	245	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	197.5	895	363	313	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	222.5	956	363	313	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	252.5	1029	363	313	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	282.5	1103	363	313	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	307.5	1186	465	439	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	335	1280	546	481	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267	390	1321	546	556	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	447.5	1431	546	556	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	507.5	1542	546	556	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	557.5	1800	617	706	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	615	2363	632	706	1175	1120	1078	28-3	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	470	727.5	2583	632	706	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	530	837.5	2710	790	1338	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	600	957.5	2845	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	670	1057.5	2060	868	1476	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	760	1162.5	3350	965	1600	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
