電站截止閥 J61H、J61Y
- 產 地：上海
- 型 號：J61H、J61Y
- 公稱壓力：PN100~PN320
- 公稱通徑：DN10~DN100
- 適用介質：水、蒸汽等
- 適用溫度：≤570℃
一、產品概述
高溫對焊電站截止閥J61H、J61Y適用于公稱壓力PN100~PN320及P54/100V-P57/170V，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。
電站截止閥J61Y 特點:
1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接
2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠
執行標準
設計標準：JB/T 3595/E101
結構長度：JIS E101
對焊端：ANSI B16.25
試驗與檢驗：JIS E101
壓力-溫度：JB/T 3595
產品標識：GB/T 12220
供貨規范：JIS E101
二、主要技術參數
|
型號
|
J61H-200V
|
J41Y-200V
|
|||||
|
工作壓力（MPa）
|
19.6
|
15.58
|
6.96
|
19.6
|
15.58
|
6.96
|
|
|
適用溫度（℃）
|
≤200
|
≤450
|
≤570
|
≤200
|
≤450
|
≤570
|
|
|
適用介質
|
水、蒸汽等
|
||||||
三、主要零部件材料
|
材料
|
閥體、閥蓋
|
鉻鉬釩鋼
|
|||||
|
閥瓣
|
鉻鉬釩鋼＋堆焊硬質合金
|
||||||
|
閥座
|
鉻鉬釩鋼＋堆焊硬質合金
|
||||||
|
閥桿
|
鉻鉬釩鋼
|
||||||

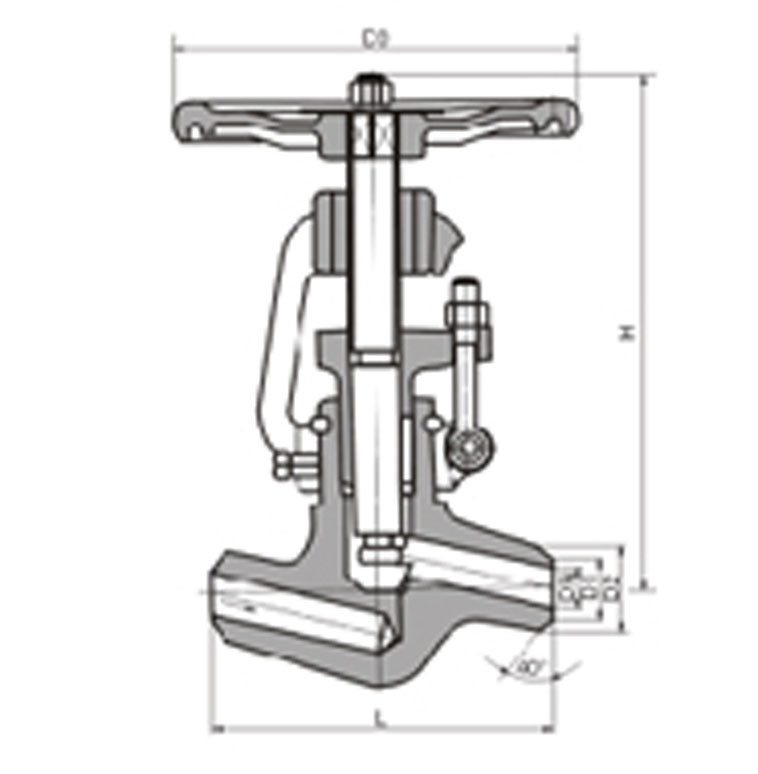

四、主要外形和連接尺寸
公稱通徑DN
主要外形尺寸和連接尺寸
重量
L
D1
D2
D3
α
H
Do
J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V
10
120
12
25
/
37.5
185
140
2.8
15
150
17
36
/
37.5
247
200
7.5
20
135 170
22
42
/
37.5
248
200
9
25
135 170
26
42
/
37.5
248
240
9.5
32
170 180
31
44
/
37.5
248.5
280
15
40
230
38
60
/
37.5
440
280
23
50(1)
250
50
82
/
32
450
320
60
50(2)
320 350
50
82
/
32
450
320
64
65
370 260
69
100
110
32
669
400
74
80
400 430 470
84
108
130
32
669
450
112.5
100
455 560
107
144
165
32
755
500
178.5
注：DN50為兩種結構
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
10
120
120
12
28
/
37.5
189
140
3
15
150
150
17
40
/
37.5
250
200
9
20
135 170
135 170
22
46
/
37.5
252
200
11
25
135 170
135 170
26
46
/
37.5
254
240
13
32
170 180
170 180
31
49
/
37.5
254
280
17
40
230
230
38
60
/
37.5
440
280
23
50(1)
250
250
50
90
/
32
453
320
68
50(2)
320 350
320 350
50
90
/
32
455
320
72
65
370 260
370 260
69
104
110
32
630
400
83
80
400 430 470
400 430 470
84
110
140
32
672
450
118
100
455 560
455 560
107
148
170
32
761
500
185
