夾套保溫球閥BQ41F
編輯日期：2024/7/22 18:03:51 點擊：
- 產 地：上海
- 型 號：BQ41F
- 公稱壓力：PN16~PN40
- 公稱通徑：DN20~DN200
- 適用介質：水、蒸汽、油、醋酸、硝酸等腐蝕性介質
- 適用溫度：-29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨)
一、產品概述
夾套保溫球閥BQ41F具有良好的保溫特性,且閥門的通徑和管徑一至,介質呈直線流動，阻力小，適合容易凝固、高粘度的液體介質，同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。
BQ41F夾套保溫球閥主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
1. 該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致,介質流阻小，適合易凝固，高粘性介質。同時又能有效降低管中介質熱量損失。
2. 由于采用整體式結構，因而保溫夾套球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
3. 本系列閥門亦可配氣動、電動等多種驅動方式。
二、主要技術參數
|
設計制造
|
GB/T 12237989、API 608、API 6D、JPI 7S-48、BS5351
|
||||
|
結構長度
|
GB/T 12221989、ANSI B16.10；JIS B2002
|
||||
|
連接法蘭
|
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
|
||||
|
壓力試驗
|
JB/T 9092999、API 598
|
||||
|
傳動方式
|
手動、蝸輪蝸桿傳動、氣動、電動。
|
||||
三、主要零部件材料
|
閥門材料及適用 工況 |
零件名稱
|
材 料
|
|||
|
3.閥體
|
WCB
|
CF8(304)
|
CF8M(316)
|
||
|
2.閥座
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
||
|
4.密封圈
|
聚四氟乙烯、對位聚笨
|
||||
|
5.球體
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
||
|
6.閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
||
|
1.夾套
|
25
|
25
|
25
|
||
|
7.填料
|
聚四氟乙烯、柔性石墨
|
||||
|
適用介質
|
水、蒸汽、油品
|
硝酸等腐蝕性介質
|
醋酸等腐蝕性介質
|
||
|
適用溫度
|
-29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨）
|
||||

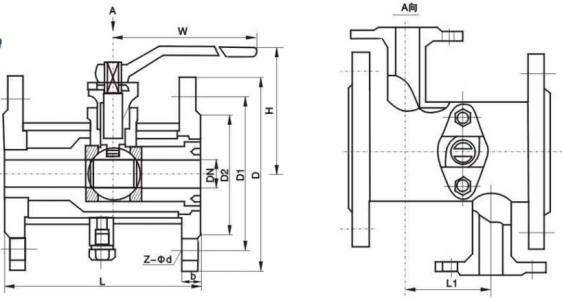

四、主要外形與連接尺寸
|
公稱通徑
|
d
|
L
|
D
|
E
|
Q
|
H
|
W
|
管螺紋
|
||
|
(mm)
|
(in)
|
(mm)
|
(in)
|
P
|
||||||
|
20
|
3/4"
|
19
|
117
|
40
|
1.5"
|
58.5
|
147
|
101
|
170
|
G3/4"
|
|
25
|
1"
|
25
|
127
|
50
|
2"
|
62.5
|
156
|
106
|
170
|
G3/4"
|
|
40
|
1 1/2"
|
38
|
165
|
65
|
2.5"
|
63.5
|
181
|
125
|
250
|
G3/4"
|
|
50
|
2"
|
51
|
178
|
80
|
3"
|
68
|
218
|
135
|
250
|
G3/4"
|
|
80
|
3"
|
76
|
229
|
150
|
6"
|
82
|
275
|
193
|
350
|
G3/4"
|
|
100
|
4"
|
102
|
254
|
200
|
8"
|
83
|
300
|
265
|
420
|
G3/4"
|
|
150
|
6"
|
152
|
292
|
250
|
10"
|
95
|
403
|
355
|
800
|
G3/4"
|
|
200
|
8"
|
203
|
330
|
300
|
12"
|
100
|
492
|
410
|
800
|
G3/4"
|
