法蘭式襯氟蝶閥 D341F4
- 產 地：上海
- 型 號：D341F4
- 公稱壓力：0.6MPa~2.5MPa
- 公稱通徑：DN40~DN1000
- 適用介質：水、油、蒸氣 、硝酸類、醋酸類
- 適用溫度：≤ 150℃
一、產品概述
法蘭式襯氟蝶閥 D341F4襯氟蝶閥適用于各種不同類型工業管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
二、主要性能規范
性能規范
設計規范
結構長度
連接法蘭
試驗與檢驗
產品標識
供貨規范
GB/J12238
GB/T 12221
JB/T 78：JB/T79
GB/T 13927
GB/T 12220
JB/T 7928
三、主要零部件材料
序號
零件名稱
灰鑄鐵
鑄鋼
超低碳不銹耐酸鑄鋼
Z
C
P
R
PL
RL
1
閥體
HT250
WCB
CF8
CF8M
CF3
CF3M
2
蝶板
WCB
CF8
CF8M
CF3
CF3M
3
閥桿
1Cr13 1Cr13
1Cr18Ni9Ti
1Cr18N J12M02Ti
00Cr18NilO
00Cr17N114M02
4
襯里/閥座
PTFE(F4)、 PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
5
緊固銷
2Cr13
1Cr18N19Ti
1Cr18Nil2M02Ti
00Cr18Nil0
00Cr17Nil4M02
6
填料
PTFE(F4)
PTFE(F4)
PTFE(F4)
7
填料壓蓋
WCB
CF8
CF8M
CF3
CF3M
8
支架
WCB
CF8
CF8
9
緊固螺栓
35
1Cr17Ni2
1Cr18Ni9Ti
10
螺母
45
OCr18Ni9
OCr18Ni9

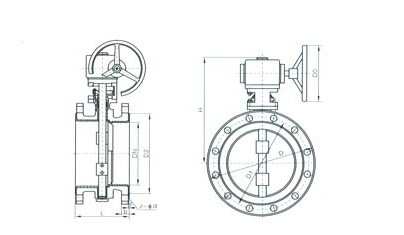

四、主要外形與連接尺寸
|
通徑 |
標準值 |
參考值 |
||||||||||
|
mm |
inch |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
W |
D0 |
H |
WT(Kg) |
|
PN 0.6MPa |
||||||||||||
|
40 |
11/2 |
106 |
130 |
100 |
80 |
3 |
16 |
4-φ14 |
160 |
140 |
10 |
|
|
50 |
2 |
108 |
140 |
110 |
90 |
3 |
16 |
4-φ14 |
200 |
160 |
12 |
|
|
65 |
21/2 |
112 |
160 |
130 |
110 |
3 |
16 |
4-φ14 |
250 |
160 |
13 |
|
|
80 |
3 |
114 |
185 |
150 |
125 |
3 |
18 |
4-φ18 |
250 |
170 |
14 |
|
|
100 |
4 |
127 |
205 |
170 |
145 |
3 |
18 |
4-φ18 |
300 |
180 |
16 |
|
|
125 |
5 |
140 |
235 |
200 |
175 |
3 |
20 |
8-φ18 |
300 |
275 |
18 |
|
|
150 |
6 |
140 |
260 |
225 |
200 |
3 |
20 |
8-φ18 |
200 |
295 |
38 |
|
|
200 |
8 |
152 |
315 |
280 |
255 |
3 |
22 |
8-φ18 |
200 |
320 |
74 |
|
|
250 |
10 |
250 |
370 |
335 |
310 |
3 |
24 |
12-φ18 |
240 |
385 |
105 |
|
|
300 |
12 |
270 |
435 |
395 |
362 |
4 |
24 |
12-φ23 |
240 |
390 |
142 |
|
|
350 |
14 |
290 |
485 |
445 |
412 |
4 |
26 |
12-φ23 |
240 |
460 |
179 |
|
|
400 |
16 |
310 |
535 |
495 |
462 |
4 |
28 |
16-φ23 |
280 |
510 |
220 |
|
|
450 |
18 |
330 |
590 |
550 |
518 |
4 |
28 |
16-φ23 |
280 |
540 |
268 |
|
|
500 |
20 |
350 |
640 |
600 |
568 |
4 |
30 |
16-φ23 |
320 |
570 |
378 |
|
|
600 |
24 |
390 |
755 |
705 |
670 |
5 |
30 |
20-φ25 |
320 |
660 |
608 |
|
|
700 |
28 |
430 |
860 |
810 |
775 |
5 |
32 |
24-φ25 |
360 |
710 |
1050 |
|
|
800 |
32 |
470 |
975 |
920 |
880 |
5 |
34 |
24-φ30 |
360 |
780 |
1320 |
|
|
900 |
36 |
510 |
1075 |
1020 |
980 |
5 |
36 |
24-φ30 |
380 |
885 |
1795 |
|
|
1000 |
40 |
550 |
1175 |
1120 |
1080 |
5 |
36 |
28-φ30 |
400 |
990 |
1900 |
|
